Centralina Veicoli Industriali a Bassa Tensione

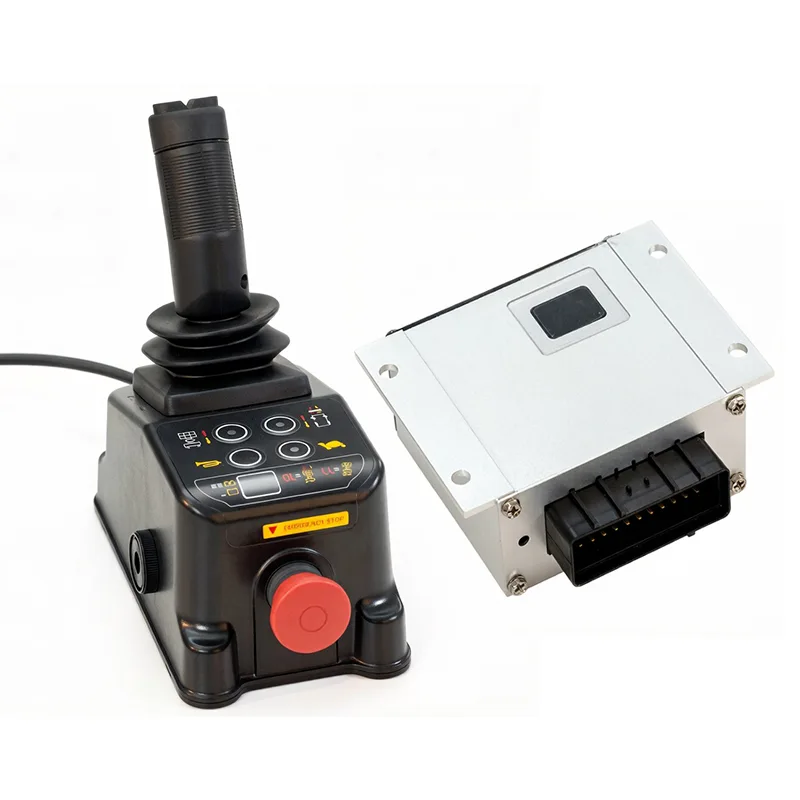

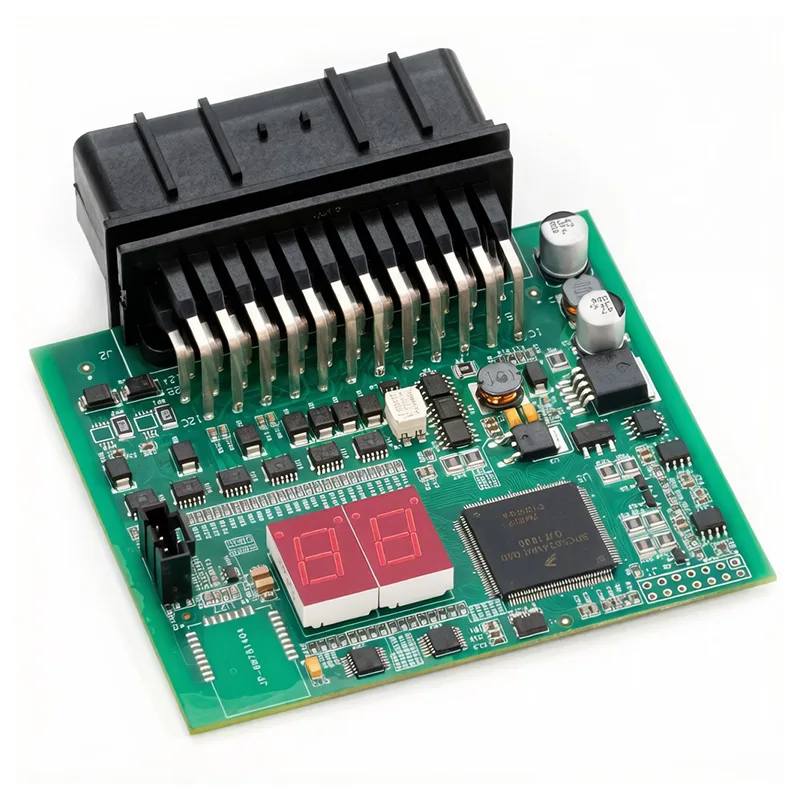

In qualità di produttore e fornitore professionale in Cina, Zhaofeng vorrebbe fornirvi un'unità di controllo per veicoli industriali a bassa tensione di alta qualità, che consiste in un'unità di controllo della piattaforma (PCU100, indicata come superiore) e un'unità di controllo del telaio (ECU100, indicata come controllo inferiore), collegate tramite un bus CAN standard per formare un sistema di controllo elettronico completo. È compatibile con piattaforme elevatrici a forbice con azionamento idraulico ed elettrico e ha funzioni operative come sollevamento, spostamento, sterzo e commutazione alta/bassa velocità. L'unità di controllo del veicolo industriale a bassa tensione dispone anche di funzioni di protezione di sicurezza come protezione da sovraccarico, protezione da buche, protezione dall'inclinazione, protezione anti-pizzicamento delle mani, limite di velocità a bassa tensione, protezione all'accensione iniziale, nonché diagnosi dei guasti e funzioni di visualizzazione.

Parametri tecnici

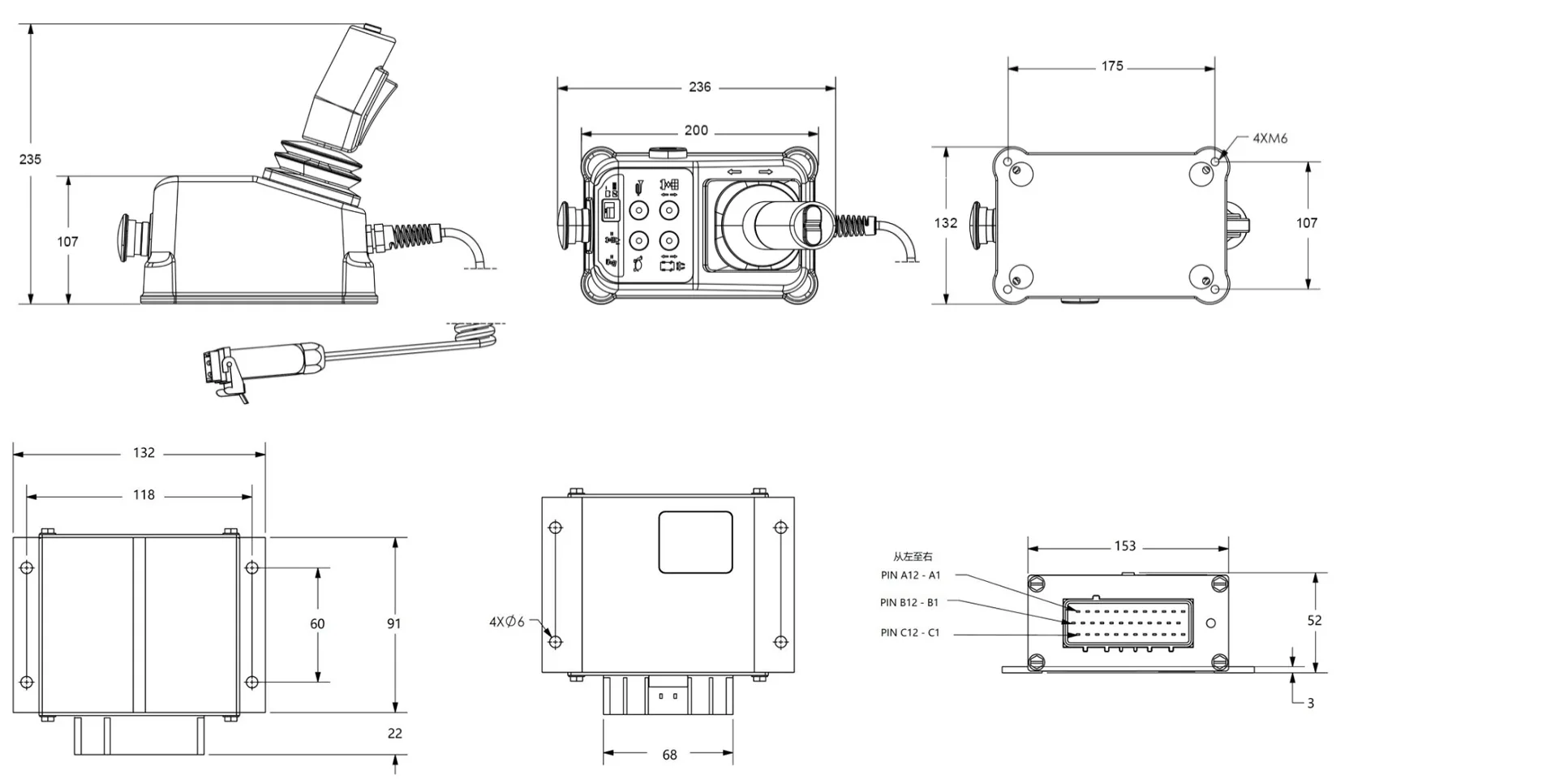

Dimensioni del prodotto

Vantaggi fondamentali

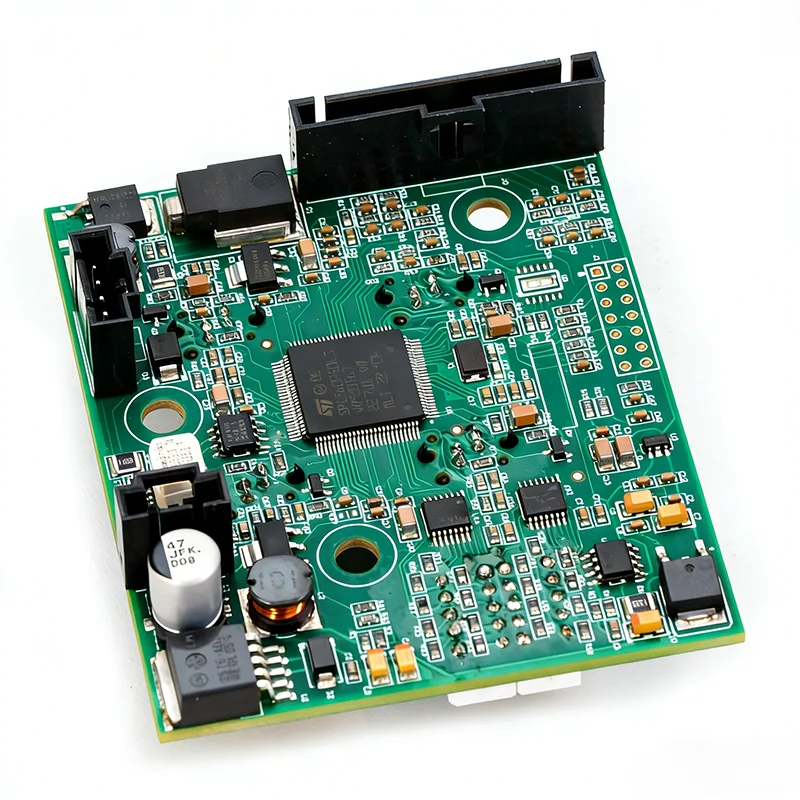

• Struttura Power PC di livello automobilistico, processore a 32 bit, risposta rapida ai requisiti di sistema.

• Identificare in modo intelligente i guasti delle parti idrauliche, come circuito aperto, cortocircuito a terra e cortocircuito verso l'alimentazione, ed elaborarli in base ai diversi guasti.

• Comunicazione CAN 2.0 standard (compatibile con 11 e 29 bit) tra PCU100 e ECU100.

• Modalità proporzionale PWM opzionale per abbassare la piattaforma, scendendo dolcemente senza impatto.

• La calibrazione e lo studio automatici in base al cambiamento della capacità meccanica della PCU garantiscono la stabilità delle prestazioni operative della PCU.

• Logica esclusiva di diagnosi del segnale anomalo, adotta diverse soluzioni per malfunzionamenti, segnali di interferenza e guasti di sicurezza.

Sistema prodotto e posizionamento

Ciò che Zhaofeng fornisce non è un singolo dispositivo, ma una piattaforma di sistema di controllo elettronico modulare e scalabile.

Unità di controllo centraleCervello

Unità di controllo del veicolo (VCU): essendo l'unità decisionale più alta del veicolo, riceve tutte le istruzioni e i segnali dalla maniglia, dal pedale, esegue l'elaborazione logica e coordina il controller del motore, il sistema idraulico e il pannello degli strumenti per il funzionamento. La VCU di Zhaofeng enfatizza l'affidabilità, la precisione dell'algoritmo e la stabilità.

Controller/Driver del motore (MCU): responsabile dell'esecuzione delle istruzioni della VCU, controllando con precisione la velocità, la coppia e la direzione del motore di trazione e idraulico. I suoi prodotti hanno le caratteristiche di elevata densità di potenza, alta efficienza, eccellente gestione termica e curve di controllo uniformi.

Soluzione integrata (tendenza)

Sistema di azionamento elettrico integrato "-in-one": integra altamente motore, controller e cambio, riduce il cablaggio e il volume di connessione e migliora l'efficienza e l'affidabilità del sistema. Questa è attualmente la direzione tecnologica principale per i veicoli industriali elettrici e Zhaofeng ha un layout chiave in questo campo.

Suite di sistemi personalizzati: fornitura di un intero sistema di controllo elettronico per i produttori di veicoli (OEM), tra cui VCU, MCU, maniglia, quadro strumenti e sensori, per ottenere una corrispondenza approfondita e l'ottimizzazione dell'hardware software.

Unità di interazione intelligente (interfaccia)

Maniglia e strumento umanizzati: collega perfettamente la maniglia con strumenti intelligenti (visualizzazione della velocità del veicolo, carica della batteria, codici di errore, ecc.) per formare un'interfaccia di interazione completa con la macchina.

Autenticazione e garanzia di qualità

Certificazioni Internazionali: CE (EMC, LVD), TUV, CB Scheme, RoHS.

Gestione della Qualità: Certificazione del Sistema di Gestione della Qualità ISO 9001:2015.

Produzione Produzione: linee di posizionamento SMT completamente automatiche, saldatura robotizzata e rigorosi processi di test di invecchiamento e di test sulle normative di sicurezza.

Controllo qualità: test in uscita al 100%, inclusi test di carico, test di isolamento e test delle funzioni di comunicazione.
