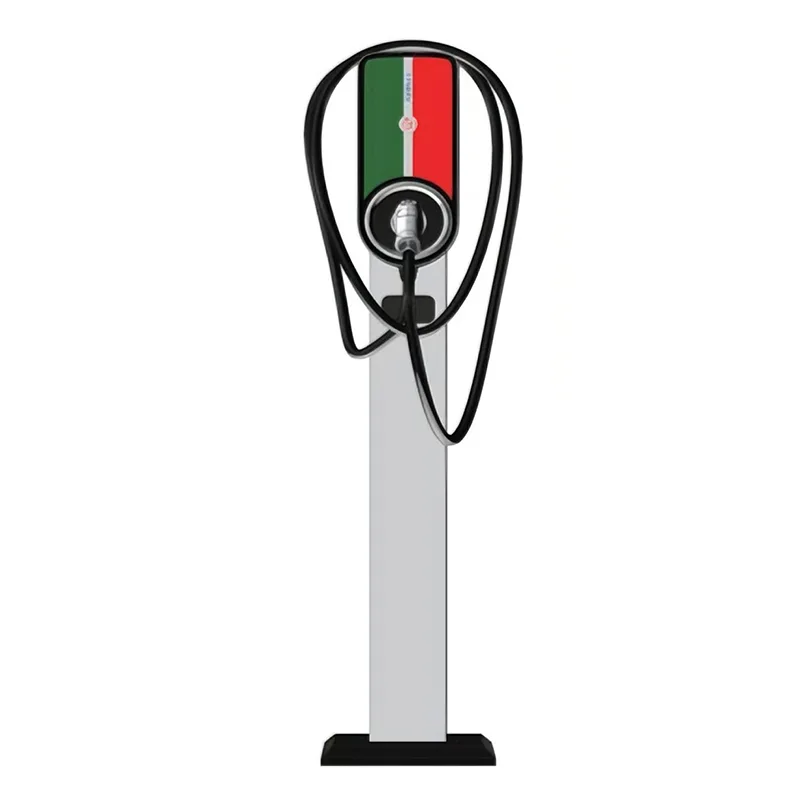

Pila di ricarica CA da pavimento da 7KW

Questo prodotto è una pila di ricarica CA da pavimento da 7KW, utilizzata per la ricarica CA di veicoli elettrici. È composto principalmente da parti come il corpo della pila di ricarica, il pannello di installazione posteriore, il cavo della pistola di ricarica e il pacchetto di accessori di installazione. È dotato di funzioni tra cui protezione della ricarica, ricarica tramite scorrimento della carta, ricarica per scansione di codici QR, pagamento mobile, monitoraggio della rete e aggiornamento remoto.

Parametri tecnici

design innovativi

- Il dispositivo segue rigorosamente principi di progettazione modulare: il modulo di comunicazione è plug-and-play, compatibile con i moduli Ethernet/GPRS/3G/4G, consentendo agli utenti di selezionare in base alle esigenze effettive; la struttura è compatibile sia con la modalità di installazione a parete che a terra. Una pila di ricarica a parete può essere convertita in installazione a pavimento aggiungendo un palo senza alterarne la struttura o aggiungere altri accessori.

- Adottando principi di progettazione modulare, il modulo di comunicazione è plug-and-play e configurabile per una facile manutenzione;

- Supporta la comunicazione con una piattaforma di gestione remota per ottenere monitoraggio remoto e aggiornamenti remoti;

- Supporta la ricarica del codice QR del telefono cellulare e la ricarica basata su carta, in grado di leggere le informazioni utente rilevanti dalle carte IC;

- Protezione completa per un funzionamento sicuro: dotato di protezione da sovratensione, protezione da sottotensione, protezione da sovraccarico, protezione da cortocircuito, protezione da perdite, protezione di messa a terra, protezione da sovratemperatura, protezione da bassa temperatura, protezione da fulmini e protezione da ribaltamento, garantendo un funzionamento sicuro e affidabile delle apparecchiature;

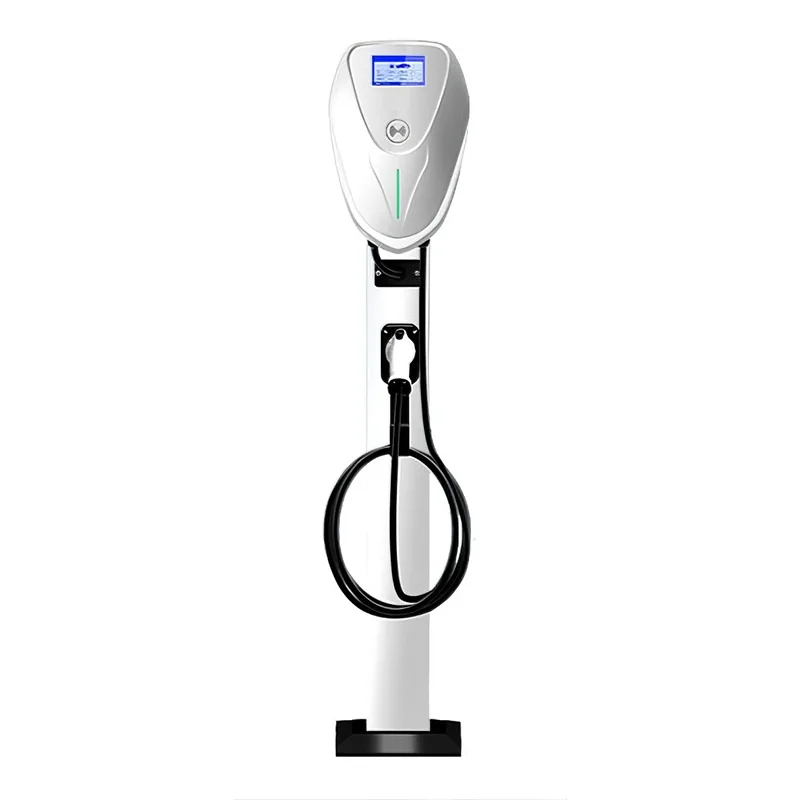

- Interfaccia intuitiva: schermo da 4,3 pollici che visualizza in tempo reale lo stato del dispositivo, i dati operativi (tensione, corrente, potenza, quantità di carica e tempo) e informazioni sui guasti;

- Comunicazione Ethernet/GPRS/4G, monitoraggio in background, aggiornamenti remoti, pagamento mobile, ricarica del codice QR dell'APP per telefono cellulare/account ufficiale WeChat e ricarica basata su carta;

Metodo di installazione

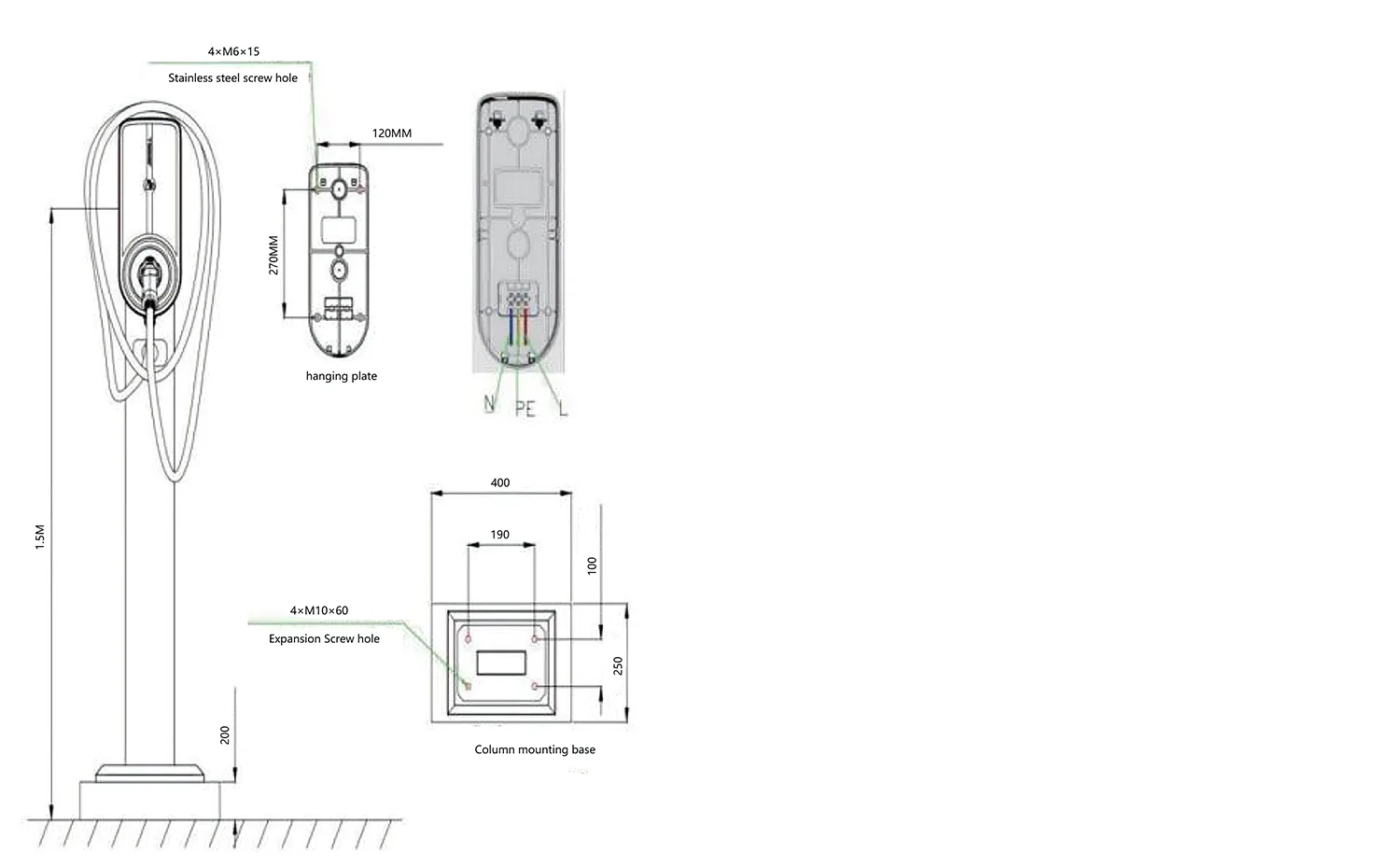

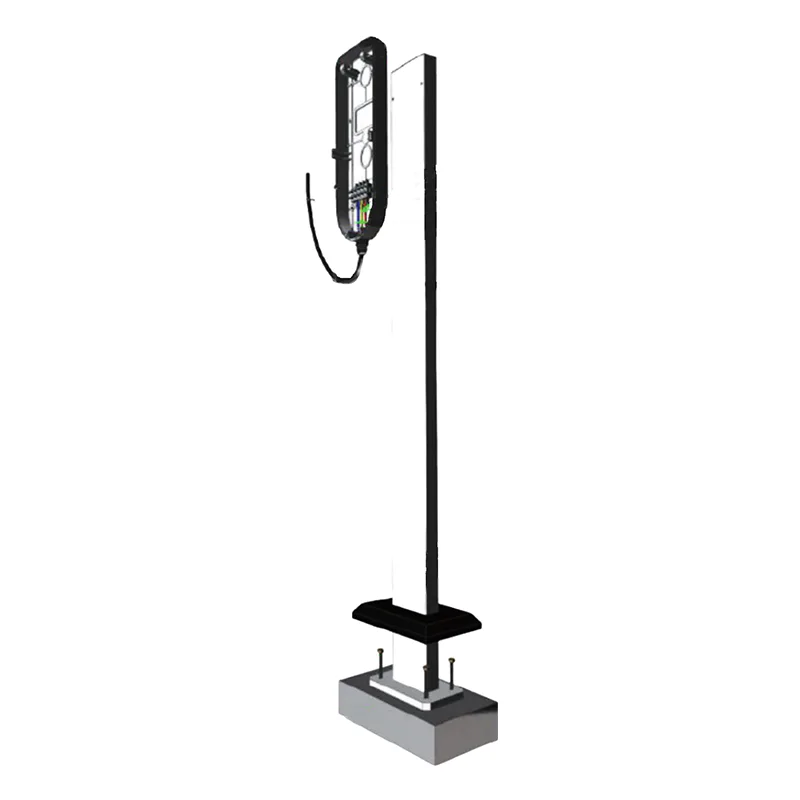

1) La fondazione in cemento per la pila di ricarica dovrebbe avere una resistenza di C25. La parte interrata è di 400 mm e la parte fuori terra è di 200 mm. Le dimensioni del calcestruzzo sono 400*250 mm. La fondazione deve avere un tubo di scarico interrato al centro e sulla fondazione devono essere fissati 4 bulloni ad espansione M10*60.

2) Fissare il pannello posteriore alla colonna utilizzando viti in acciaio inossidabile M6*15.

3) La linea di ingresso viene tirata dal tubo pre-interrato nella fondazione attraverso l'interno della colonna fino alla presa di ingresso dedicata.

4) Questo dispositivo viene fornito con un cavo di ingresso dalla fabbrica. Se è necessario estendere la lunghezza del cavo di ingresso, è necessario estenderlo secondo il metodo di collegamento del cavo corretto. Inserire i tre cavi (filo sotto tensione, filo neutro, filo di terra) nella morsettiera secondo le etichette di cablaggio per completare il cablaggio; (poiché il dispositivo ha una corrente elevata, la prolunga dovrebbe garantire una connessione affidabile).

5) Per prevenire il rischio di scosse elettriche, il filo di terra in ingresso dell'apparecchiatura deve essere saldamente collegato a terra.
